节约能源与环保，空压机余热回收技术方案!

　　节能减排，降耗增效是当今每个企业所必须面对的话题，是关系到企业生存和发展的重中之重。现阶段，所有空压机人都在谈论一个话题，就是空压机的节能改造，空压机的节能改造到底有那几种呢?

　　空压机的节能改造项目一共有四种，但空压机人说的最多的就是余热回收和变频改造，下面我们就一起来看看余热回收到底是怎么节能的，又能节能多少呢

　　一、概述

　　节能减排，降耗增效是当今每个企业所必须面对的话题，是关系到企业生存和发展的重中之重。能源的危机对于高能耗的企业，面临着严峻的考验和巨大的生存压力，现如今激烈的市场竞争，导致企业的利润空间已经大幅度下浮。只有在企业内部挖潜，在节能降耗上下功夫，不然企业无法生存。作为节能设备的制造企业，我们针对市场开发了适合于各种行业的空压机热能回收系列产品。本系统设计主要是提取空压机运行过程中浪费的热能，在回收热能的同时对空压机进行保护作用。从而达到节约能源与环保的作用。系统采用智能数字自动化控制，自动化程度高，可以完全不需要专人操作。


　　二、工程实施的意义

　　1、利用原本浪费的空压机热能进行回收，避免空压机房温度过高，空压机排气温度保持在750C到850C最好温度运行。

　　2.使空压机更省电，风扇不用开启，以贵公司76千瓦螺杆机为例风机为2.2千瓦，每小时可省约2.2度电，二十四小时可省52.8度电。

　　3、无需任何费用回收460C~480C热水，用于办公室或者车间供暖热源。

　　4、完全清洁无污染，安装方便，无需改变原有压缩机结构。

　　5、提高员工待遇(硬件设施)，减少电费支出。

　　三、系统特点

　　系统采用全自动智能化控制

　　无需专人看管。

　　回收热水温度可调

　　循环水箱自动补水

　　扬程水泵自动送水(达到设定的温度)

　　循环水箱水位控制

　　保温水箱水位控制

　　电脑检测循环水箱水位显示

　　电脑检测保温水箱水位显示

　　循环水自动循环加热

　　电脑系统自动检测故障源并显示在显示屏上

　　四、系统设计方案

　　1、根据贵公司提供的有关数据可以计算出供暖的面积：

　　针对贵公司x台76千瓦空压机热量进行回收(假定空压机负载率为80%，24小时工作),我公司热能回收机热量吸收率为80%(对油气热量同时回收):

　　第一部分：空压机加载吸收的热量可转化中央空调供暖的功率为：

　　76×8×80%×80%=389千瓦

　　第二部分：空压机卸载吸收的热量可转化中央空调供暖的功率为：

　　76×8×20%×40%×80%=38.9千瓦

　　总共可以转化成中央空调供暖的功率为：

　　389+38.9=427.9千瓦

　　经过保温处理并考虑热量损失10%计算，可供中央空调供暖的总功率为：385千瓦

　　按照生活供暖加热到23摄氏度为例，每平方米面积所需供暖的功率为180W~200W左右，所以：

　　压缩机总体可以供暖的面积大致在2000个平方左右。

　　2、设计方案如下：

　　针对贵公司8台76千瓦空压机热量进行回收(假定空压机负载率为80%，24小时工作),我公司热能回收机热量吸收率为80%(对油气热量同时回收);

　　1、本系统采用8台DL-125D油气热能双交换机组，系统可以根据当前空压机运行情况自动的调整运行。

　　2、该系统对螺杆式空压机进行油热回收，提取油和压缩空气中的热能与水进行交换，使水进行升温;由于中央空调系统对水温要求最高不能超过48摄氏度(防止结水垢)，本系统会设置如果水温超过48摄氏度热能转换系统会自动停止工作;

　　3、整个系统安装有20吨的循环水箱，系统对水进行循环加热，将一定温度的水供给中央空调系统 (水泵大小、保温水箱的大小选择由客户根据自身的需要选择)，同时中央空调的水箱与该系统的水箱通过水泵输送循环，达到不间断供暖的目的(水泵大小、保温水箱的大小选择由客户根据自身的需要选择)。

　　4、整个系统的管道采用4寸的PPR管并用聚氨酯发泡材料做保温处理，避免温度损失。

　　5、整个系统安装了循环水箱液位控制、循环水箱温度控制，自动补水控制，系统自动启动和停止控制，无需人员管理。

　　注：该系统可以白天给车间、办公室供暖用，因为水温始终保持在46~48摄氏度水源是自来水，所以同时也可以常年供员工夜晚洗澡用，只要条件允许只要稍作更改就可以做到。

　　五、系统的工艺流程

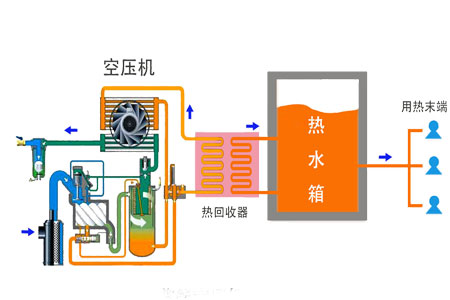

　　系统工程构造图：

　　六、系统回收的效益分析

　　空压机省电：那么给空压机上节省的电费方面(一年工作300天，每天24小时工作)计算如下：

　　每台76KW空压机风扇不转节省的电费为：

　　2.2 X24X300=15840元

　　8台76KW空压机节省的电费为：15840X8=126720元

　　空压机热回收系统需要消耗的电费为：

　　热能回收机系统自带的循环泵功率为3千瓦(暂定)，与中央空调保温水箱的循环泵功率为3千瓦(暂定)那么耗电如下：

　　3千瓦的循环水泵是24小时工作的，

　　3 X24 X300 =21600元

　　3千瓦的两水箱循环水泵一天需要开启的时间大致为24小时，

　　3 X24X300=21600元

　　热回收机一年的耗电为：43200元

　　中央空调系统加热系统省电为(一年按照供暖5个月计算150天，每天12小时，电费1元/千瓦时计算)：

　　385KW X12H X150=693000元

　　如果加上员工洗澡节省下来的费用，如果保温桶足够大，8台76KW压缩机负载率80%，利用热能转换系统12小时产生的热水可以供3000人洗澡是没有问题的，按照3000名员工计算，没人一年的洗澡支出费用按照每个月洗4次澡，一次5元计算，一个月20元，一年240元，我们按照一个员工一年100元计算，那么3000个元供一年洗澡产生的费用大致为300000元。

　　节省的费用

　　中央空调节省的电费+员工洗澡节省的电费+空压机节省的电费-热回收机消耗的费用

　　即：693000+300000+126720-43200=1076520元

　　热能回收系统可以节省费用为：一百万元 /年，这是非常可观的。

　　热能回收系统没有维护费用、基本没有故障点、对压缩机起保护作用，对压缩机产气效率的影响可以忽略不计(因为只延伸了管路，几乎没有影响)。

　　注意：本系统补水的水源要求是自来水，不可以用地下水，考虑到水垢的影响每年要求清洗一次热能回收机的转换器(费用大致为XX元，不含人工费)。

　　七、系统制造工期

　　本系统生产周期为XX天，安装调试周期大约为XX天。整个工程周期取决于管道安装时间，整个工程在签订合同后大约在XX天内完成(以上时间为大致估计，视客户情况而定)。
